【基礎知識】ベベラーの種類と使い分け・安全ルール

ベベラーは、鋼板やアルミ板などのエッジ（角部）を切削し、C面やR面に加工する面取り専用の工具です。圧縮空気を動力源とするものを「エアーベベラー」と呼びます。
面取りはディスクグラインダーでも行えますが、ベベラーはガイドをワークに沿わせて加工するため、一定の面取り量を保ちやすいのが特長です。溶接前の開先加工や塗装前のエッジ処理、バリ取りなど、面取りを連続して行う作業に使われています。
この記事では、ベベラーの用途やディスクグラインダーとの違い、作業内容に合わせた選び方、安全に使うためのポイントをご紹介します。

ベベラーとは

ベベラーは、回転するカッターチップで材料のエッジを切削し、一定の形状に面取りする工具です。「ベベル（bevel）」には、斜面や面取りという意味があります。
工具先端のフランジやガイドローラーをワークに沿わせて送ることで、設定した面取り量を保ちながら加工しやすくなっています。

〈ベベラーの特長〉

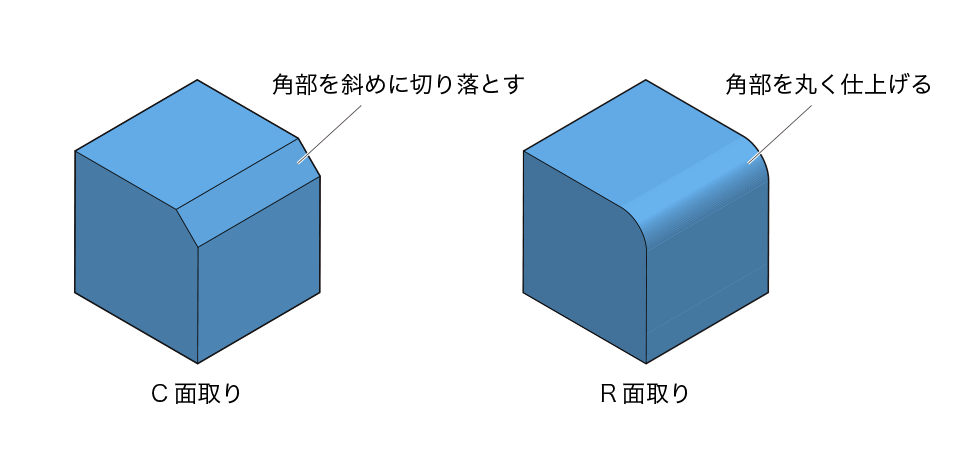

C面取りとR面取りの違い

面取りには、大きく分けて「C面取り」と「R面取り」があります。

C面取りの「C」はChamfer（面取り）を表し、「C3」「C5」などの寸法で指定されます。R面取りの「R」はRadius（半径）を表し、「R2」「R3.5」などの寸法で指定されます。

〈C面取りとR面取り〉

ベベラーの主な用途

ベベラーは、溶接前の開先加工や塗装前のエッジ処理、切断後のバリ取りなどに使われます。

溶接前の開先加工

厚板同士を溶接するときは、溶接部に必要な溶け込みを確保するため、材料の端部を斜めに加工する「開先加工」を行います。
ベベラーは、設定した面取り量でエッジを連続して切削できるため、鋼板などの開先加工に使われます。ガス切断やディスクグラインダーによる加工に比べ、長い直線部分の面取り量をそろえやすいのが特長です。

塗装前のエッジ処理

鋼材の鋭いエッジは、平面部分に比べて塗膜の厚さを確保しにくく、防食性能に影響することがあります。そのため、塗装前に角部を丸めるエッジ処理が行われます。
船舶分野では、IMO（国際海事機関）の塗装性能基準「PSPC」において、対象となる鋼材のエッジについて、半径2mm以上の丸みを付ける処理、3パス研削、または同等以上の処理が求められています。

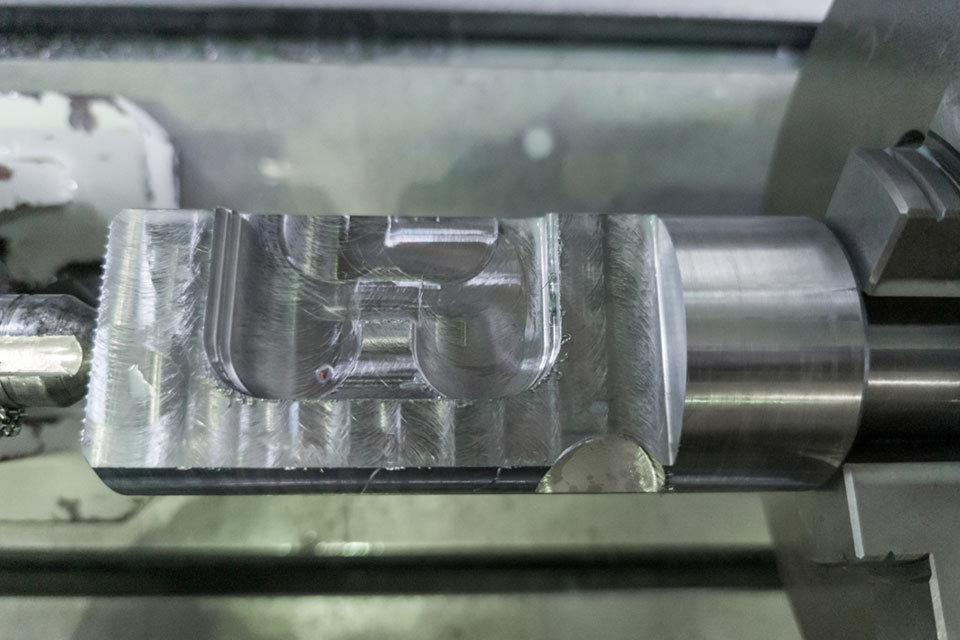

バリ取り・角部の処理

切断後の鋼板や機械部品には、鋭いバリや角が残ることがあります。組立時の引っ掛かりや作業者のけがを防ぐため、こうした部分にも面取りが行われます。
同じ寸法のワークを繰り返し加工するときは、ガイドに沿って加工できるベベラーを使うことで、面取り量をそろえやすくなります。

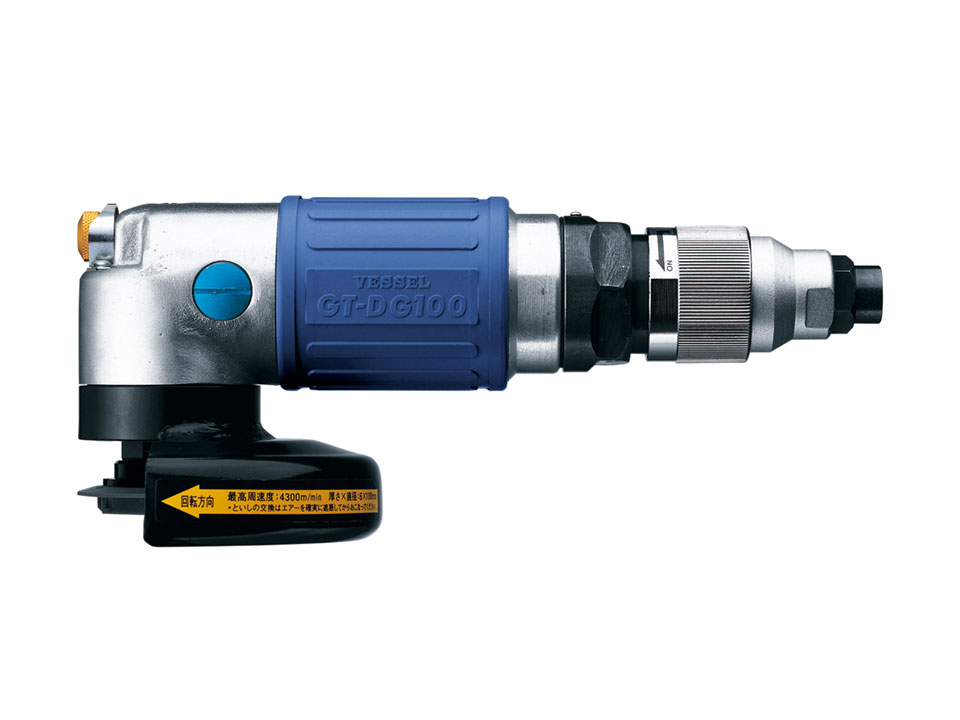

ベベラーとディスクグラインダーの違い

面取りには、ベベラーだけでなくディスクグラインダーも使われます。
どちらも材料のエッジを削れますが、一般的なベベラーはカッターチップによる「切削」、ディスクグラインダーは砥石による「研削」で加工する点が異なります。

〈ベベラーとディスクグラインダーの違い〉

ベベラーは、面取りする寸法をそろえて繰り返し加工する作業に向いています。一方、ディスクグラインダーは、面取りだけでなく研削や切断にも使えるため、1台で幅広い作業に対応できます。

関連記事

エアーグラインダーの種類と使い分け・安全ルール

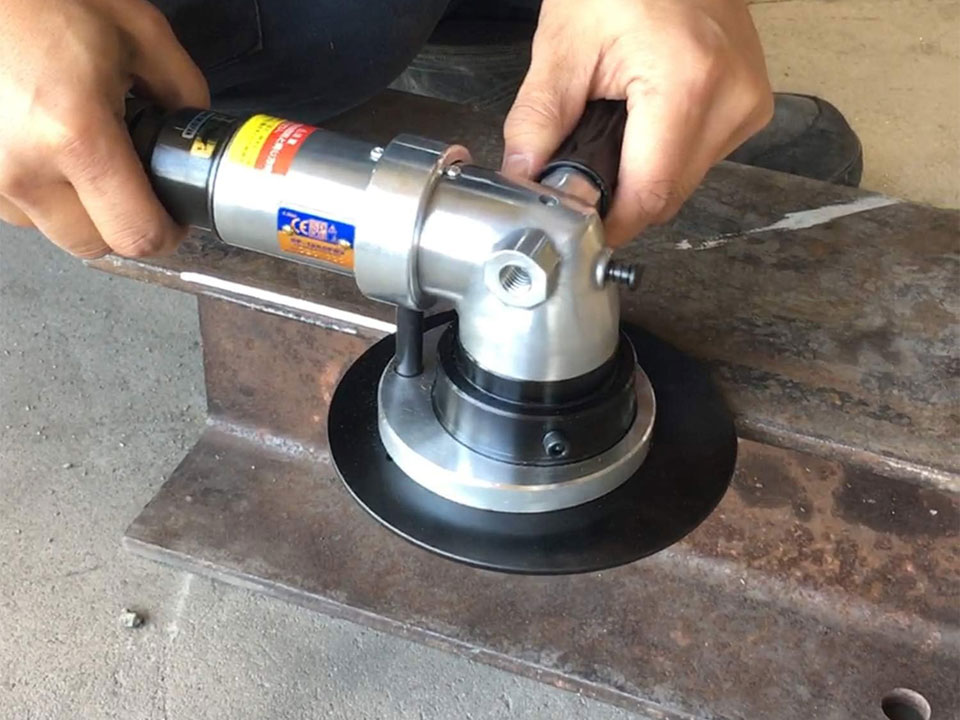

作業内容から選ぶ、ベベラーの使い分け

ベベラーは、必要な面取り形状や面取り量だけでなく、被削材、ワークの形状、使用する場所などから選びます。

〈ベベラーを選ぶときのポイント〉

面取り形状と面取り量から選ぶ

最初に確認するのが、必要な面取り形状と面取り量です。
C面取りとR面取りでは使用するカッターチップが異なり、機種ごとに加工できる寸法も決まっています。一部の機種では、カッターチップやガイドローラーなどを交換することで、異なる面取り寸法に変更できます。

被削材から選ぶ

鋼材、軟鉄、アルミなど、加工する材料によって適した機種やカッターチップが異なります。
特にアルミは、加工時に切粉がカッターチップへ付着しやすいため、アルミ加工に対応した機種を選ぶことが重要です。

ハンドル形状から選ぶ

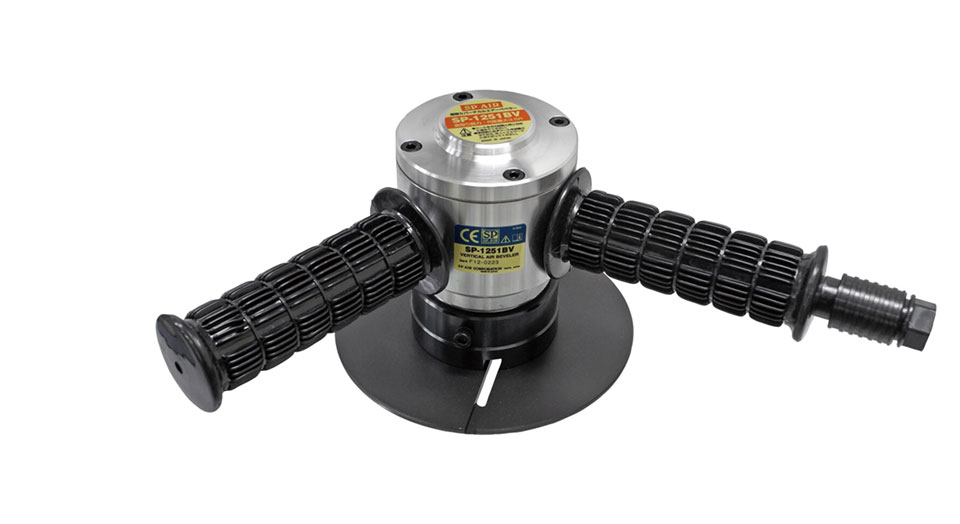

ベベラーには、本体を横向きに保持するタイプのほか、上から力を掛けやすいバーチカルタイプがあります。
長い直線部分を連続して加工するときや、大きな面取りを行うときは、加工能力だけでなく、工具を安定して保持できるかも確認します。

動力源から選ぶ

ベベラーには、圧縮空気で動くエアー式のほか、AC100V電動式や高周波式があります。
エアー設備のある工場ではエアー式、エアー配管のない作業場所ではAC100V電動式、高周波電源を使用する設備では高周波式など、使用環境に合わせて選びます。

加工できるワークの寸法を確認する

穴の内周を面取りするときは「最小加工穴径」、薄板を加工するときは「最小板厚」を確認します。
フランジやガイドローラーがワークに正しく当たらない寸法では、安定した面取りができません。加工するワークの形状や寸法と、工具本体の仕様を確認して選んでください。

ベベラーを安全に使うためのルール

ベベラーは、カッターチップを高速で回転させて金属を切削する工具です。加工中には鋭い切粉が発生するため、工具の取扱説明書を確認し、安全な作業環境を整えて使用します。

保護具を正しく着用する

面取り加工では、金属の切粉が飛散します。保護メガネやフェイスシールド、安全靴など、作業内容に合った保護具を使用してください。
粉じんが発生する作業では防じんマスクを使用し、切粉の排出方向が自分や周囲の作業者へ向かないよう注意します。

チップ交換や点検時はエアー・電源を切る

カッターチップの交換や点検を行うときは、エアーホースを外す、電源プラグを抜くなど、工具が作動しない状態にしてから作業します。
チップに欠けや異常な摩耗がないか、取り付け部に緩みがないかも確認してください。

工具を始動してからワークに当てる

工具をワークに当てた状態で始動すると、カッターチップに急激な負荷が掛かり、工具が反動を受けたり、チップを破損したりするおそれがあります。
工具を先に始動し、回転が安定してからゆっくりとワークへ当てます。必要以上に強く押し付けず、安定した速度で送ります。

ワークを確実に固定する

加工中にワークが動くと、面取り量が安定しないだけでなく、工具の反動につながります。
動く可能性のあるワークは、バイスやクランプなどを使って確実に固定してから作業します。

規定の空気圧力で使用する

エアーベベラーは、取扱説明書に記載された空気圧力を守って使用します。
空気圧力が低すぎると十分な能力が得られず、規定を超える圧力では工具に過大な負荷が掛かります。レギュレーターで適正な圧力に調整し、給油が必要な機種では指定された方法で給油してください。
