現場で選ばれる、3つのポイント
POINT 1

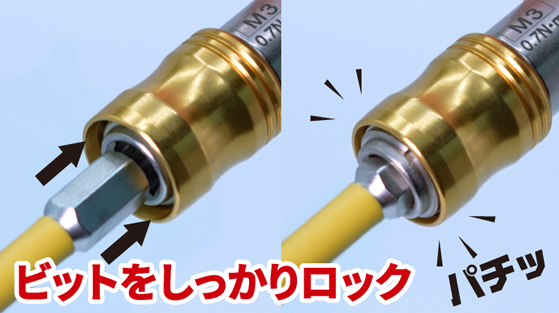

ビットをしっかり保持する、スライドスリーブ式を採用。しっかり固定されるので、狭所や印加部付近の作業でも、ビット落下を防ぎやすく、安心して使いやすい仕様です。
POINT 2

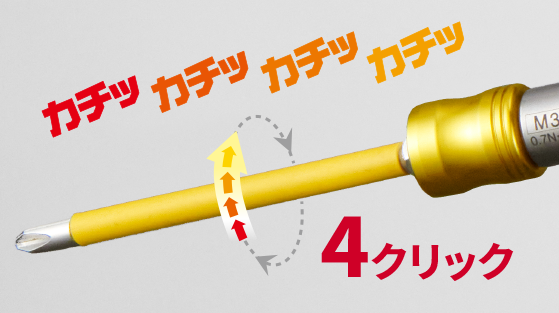

ネジを締めていき、「カチッ」と4回クリック音が鳴れば締め付け完了の目安。約45度回転が目安で、少ない動作でスムーズなネジ締め作業をサポートします。
POINT 3
日常的にネジ本数の多い現場でも使いやすい耐久性。安定したトルク管理をサポートします。※4クリックを1回の締め付け作業としてカウント。
▲クリックすると動画が再生されます。
配電盤等で使われている端子台の
ネジ締め、こんなお悩みありませんか？
電気工事の現場では、配電盤や端子台、電力メーターなど、ネジ締め品質が安全性や設備の信頼性に直結します。しかし実際には、締めすぎ・締め不足・作業者ごとのばらつきなど、見えにくいリスクが発生しやすい場面も少なくありません。

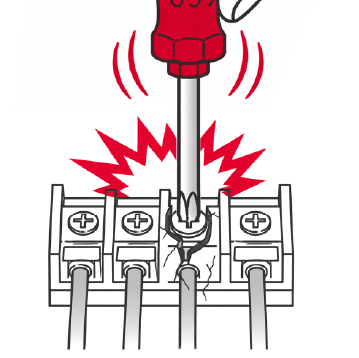

締めすぎで端子台を傷めてしまう
過剰なトルクで端子台やネジ山を破損するリスクがあります。

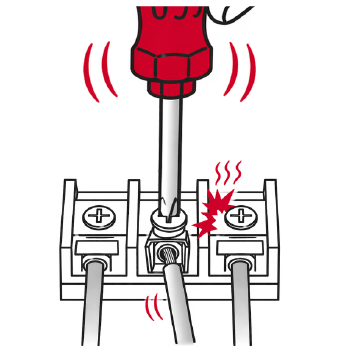

締め不足で電線抜けや焼損が不安
トルク不足による接触不良・発熱・焼損事故のリスクが生じます。

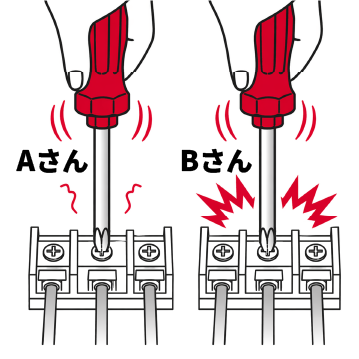

作業者によって締め付け品質がばらつく
熟練度の差が品質のばらつきにつながり、管理が難しくなります。
専用トルク工具は高価で持ち替えも面倒
トルクドライバーなどの専用工具は導入コストが高く、作業効率も下がります。
その課題、トルクビットホルダーで解決
トルクビットホルダーは、設定トルクに達すると"カチッ"と空転するネジ締め用ツールです。普段使っている電ドラボールシリーズや差替ハンドル、7.2V以下のドリルドライバーに装着することで、配電盤や端子台のネジ締めを、より手軽に、より安心して行いやすくなります。
設定トルクに達すると自動で空転。過剰・不足なく安定した締め付けをサポートします。
熟練度に関わらず、一定のトルク管理が可能。作業品質のばらつきを低減します。
電ドラボール等の手持ち工具にそのまま装着。新たなコストを最小限に抑えられます。
トルクビットホルダーの使い方
トルクビットホルダーは、設定トルクに達すると"カチッ"と空転するネジ締め用ツールです。普段使っている電ドラボールシリーズや差替ハンドル、7.2V以下のドリルドライバーに装着することで、配電盤や端子台のネジ締めを、より手軽に、より安心して行いやすくなります。
ホルダーのスリーブを前方にスライドしてビットを装着する。
ドライバーにトルクビットホルダーを装着する。
ネジを締めていき、「カチッカチッカチッカチッ…」と4回クリック音がすれば、ネジ締め完了。
【使用可能ドライバー】
- ベッセル 電ドラボールシリーズなどの電動アシストドライバー
- ベッセル 220W／230W／230HW／270W／270BWなどの差替式ドライバー
- 7.2V以下・250rpm以下の電動ドリルドライバーでご使用ください。
【使用可能ビット】
- 全長35mm以上
- 対辺6.35mm
- 両頭ビット／片頭ビット
- Aタイプビット
【使用上の注意】
- 電動インパクトドライバーには使用できません。
- 7.2Vを超える電動ドリルドライバーでは使用できません。
- 全長35mm未満のビットは使用できません。
- 設定値以上のトルクとなる恐れがあるため、電動での着座はしないでください。
- 差替貫通ドライバーにも使用できますが、打撃して使用しないでください。
- 220USBCとTBH-M3の組み合わせのみ、電動で着座させるとトルク管理外の締め付けトルクとなる可能性があるため、必ず着座前に停止させてください。
- 本製品は簡易トルク管理ツールです。
- 修理や校正証明書発行には対応しておりません。
- ネジの緩め作業には使用しないでください。
よくある質問
締め付け完了のタイミングはわかりやすいですか？
少ない動作で、締め付け完了のタイミングを把握しやすい設計です。
何度も回さないと締め付けできませんか？
ネジ本数の多い現場でも、スムーズな作業をサポートします。
耐久性はどうですか？
繰り返し使う現場にも配慮した仕様です。
ビットは外れにくいですか？
作業中のビット落下を防ぎやすい構造です。
トルクの安定性はどうですか？
簡易トルク管理ツールとして、作業しやすさにも配慮した設計です。
使用できるドライバーは何ですか？
※電動インパクトドライバーには使用できません。
使用できるビットは何ですか？
※全長35mm未満のビットは使用できません。

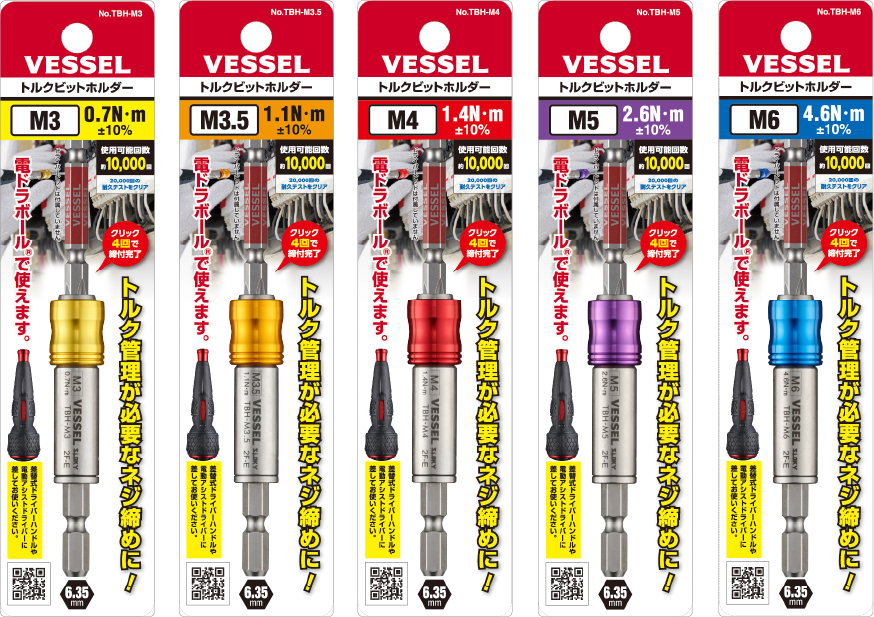

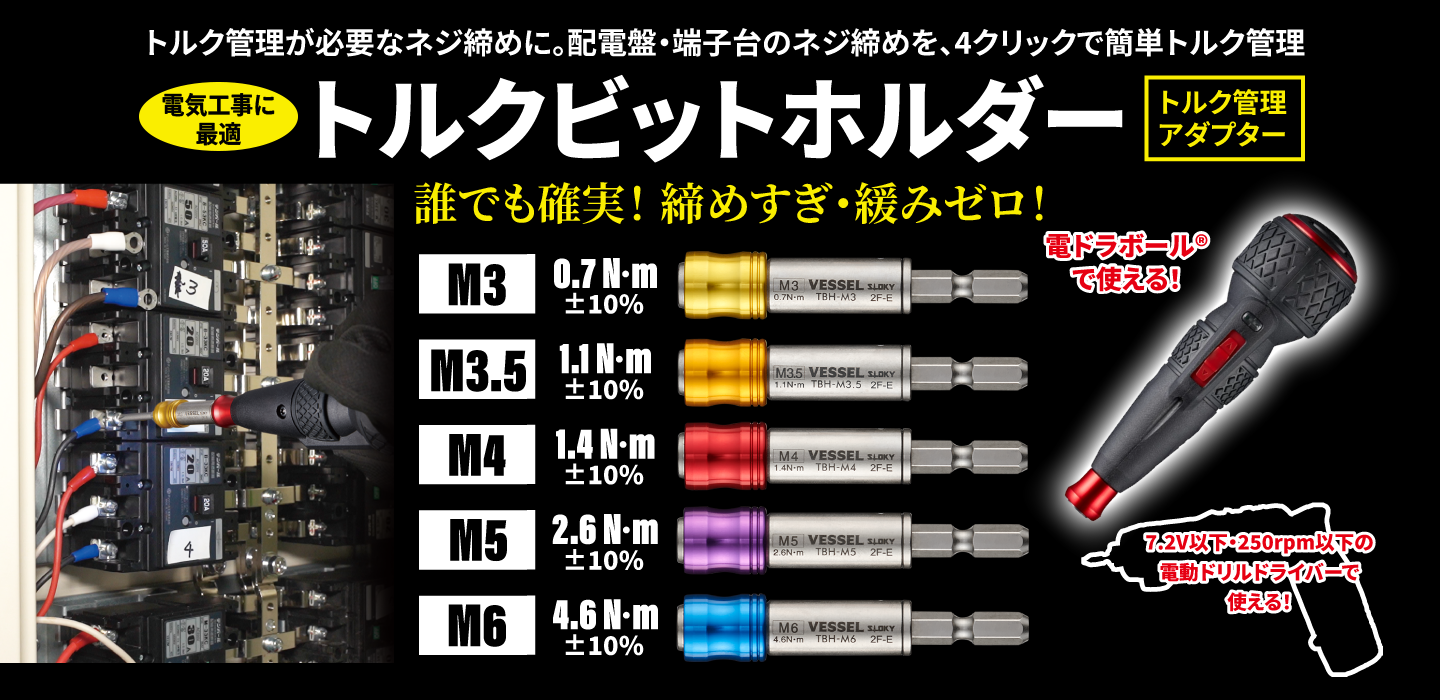

商品概要
トルクビットホルダー
●手締めや増し締めの際に、規定トルク以上で締め付けることを防ぎます。
●5アイテムで、M3からM6までのネジ締めに対応。●スライドスリーブ式でビットが落ちない。
●10,000回（4クリック＝締め付け作業1回としてカウント）使用可能。●ネジを締めていき、4クリックで締付完了。
トルクビットホルダーは、お近くの工具ショップ、ホームセンター、ネットショップにてお求めください。
ご購入の際は、必要なサイズの品番をご確認ください。

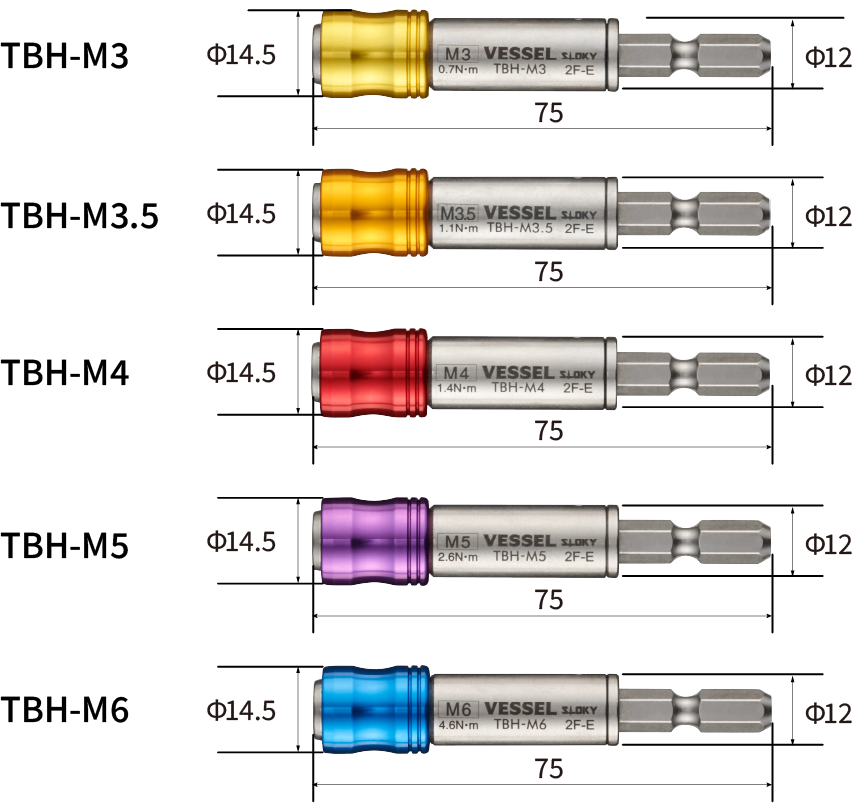

| 商品 コード |
品番 | 設定トルク （N・ｍ） |
外径 | 全長 | 台紙サイズ （mm） |
内装 （個） |
JAN （4907587） |
|---|---|---|---|---|---|---|---|
| 486994 | TBH-M3 | 0.7 | φ14.5 | 75 | 40×160×18 | 10 | 038180 |
| 486995 | TBH-M3.5 | 1.1 | φ14.5 | 75 | 40×160×18 | 10 | 038197 |
| 486996 | TBH-M4 | 1.4 | φ14.5 | 75 | 40×160×18 | 10 | 038203 |
| 486997 | TBH-M5 | 2.6 | φ14.5 | 75 | 40×160×18 | 10 | 038210 |
| 486998 | TBH-M6 | 4.6 | φ14.5 | 75 | 40×160×18 | 10 | 038227 |

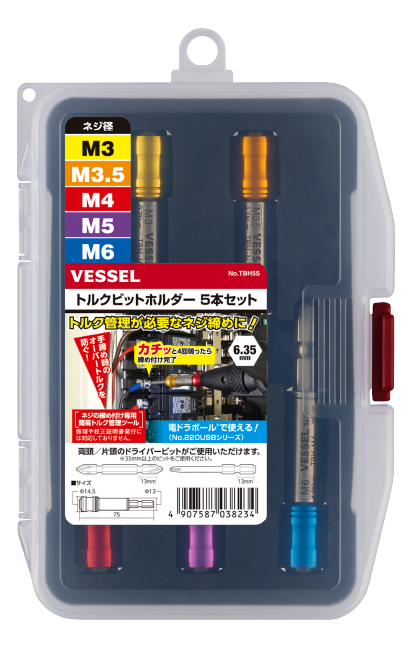

トルクビットホルダー 5本セット
●M3からＭ6まで対応する5本セット。収納ケース入り。
●手締めの時や増し締めの際に、規定のトルク以上で締め付けることを防ぎます。
●ホルダー先端にドライバービットを差して、差替式のドライバーや電動ドライバーに装着して使用します。
| 商品 コード |
品番 | セット内容 | ケースサイズ （mm） |
JAN （4907587） |
|---|---|---|---|---|
| 486999 | TBH5S | トルクビットホルダー各１本 TBH-M3,M3.5,M4,M5,M6 |
103×161×23 | 038234 |
